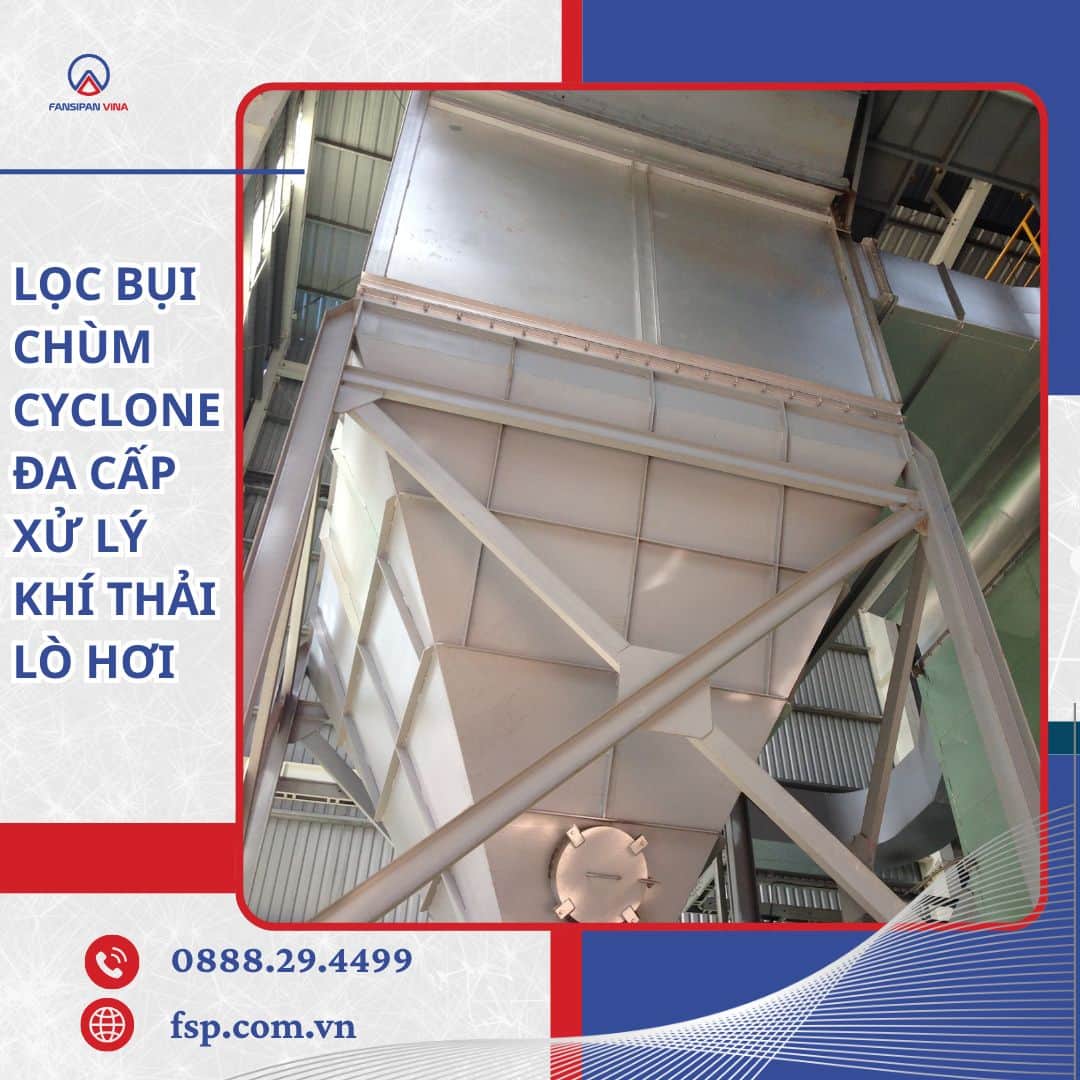

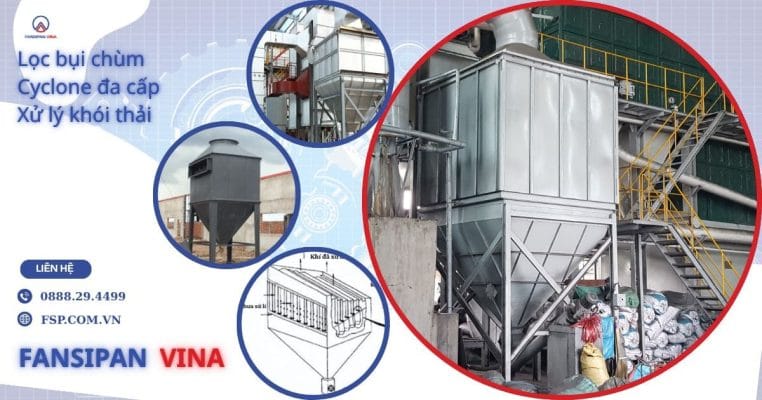

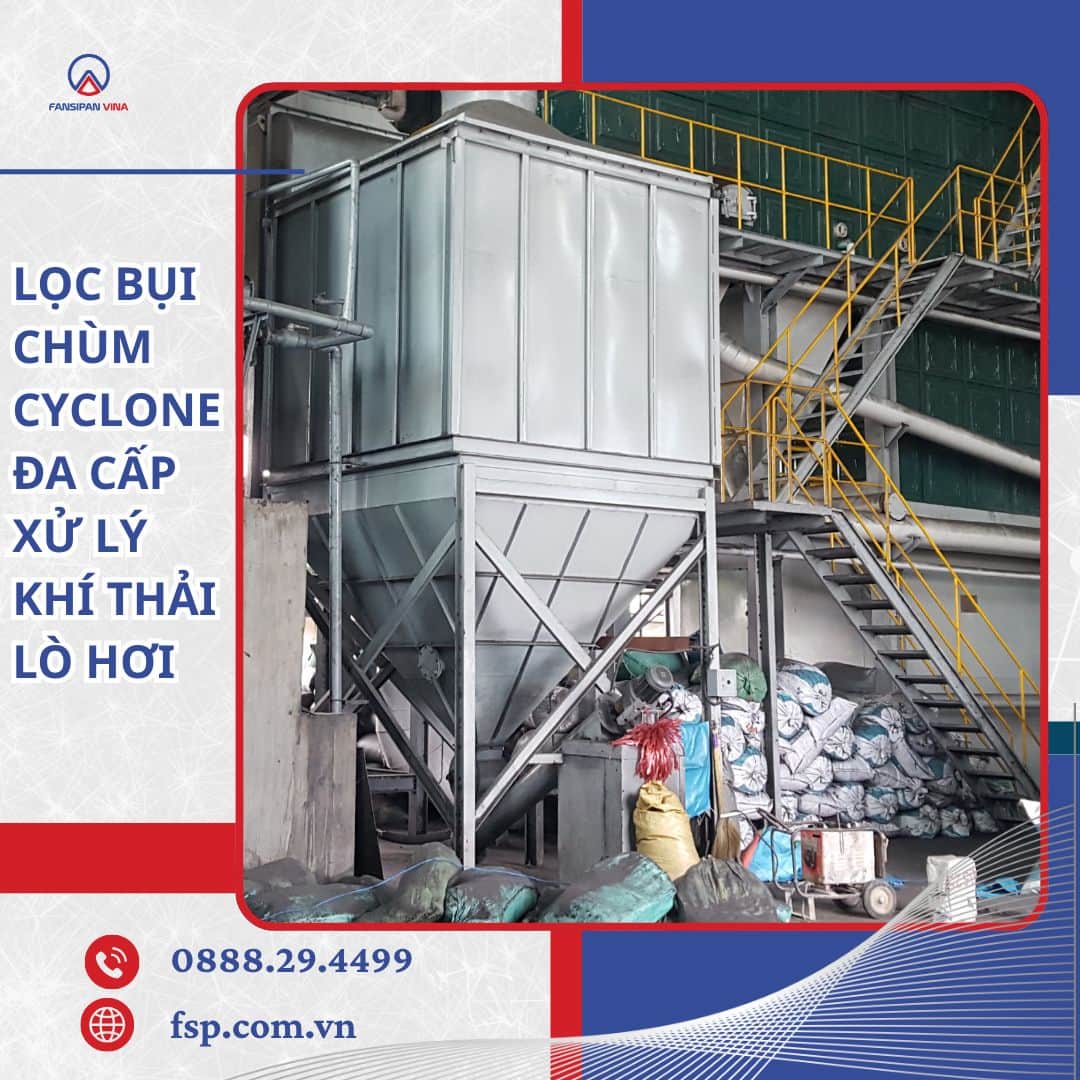

Lọc Bụi Cyclone Chùm: Thiết Kế – Chế Tạo – Lắp Đặt Cho Lò Hơi Công Nghiệp
Liên hệ
– Công suất thiết kế: Theo công suất lò hơi
– Hiệu suất: Lên tới 85%
– Nhiệt độ vận hành: < 300°C
– Lấy Tro tự động thông qua van xoay và vít tải tro
– Vật liệu: thép tấm, thép hình SS400.
Lọc bụi cyclone chùm (multi cyclone) là thiết bị xử lý bụi cấp đầu cho khói thải lò hơi đốt nhiên liệu rắn. Fansipan Vina thiết kế, chế tạo và lắp đặt bộ cyclone chùm theo lưu lượng khói và đặc tính tro của từng lò, đồng thời cải tạo các hệ cyclone cũ đã xuống cấp để đáp ứng quy chuẩn khí thải mới.
Mục Lục
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Công suất xử lý | Thiết kế theo lưu lượng khói của lò (m³/h) |
| Nhiệt độ làm việc | < 300 – 350 °C |
| Trở lực thiết bị | ~ 400 – 700 Pa |
| Hiệu suất tách bụi | ~ 85 – 95% với hạt thô > 5 – 10 µm |
| Cơ cấu xả tro | Van cánh lật kép / van xoay |
| Vật liệu vỏ | SS400 (hoặc thép chịu nhiệt theo yêu cầu) |
Thông số được thiết kế riêng theo công suất lò, loại nhiên liệu và đặc tính tro của từng nhà máy. Liên hệ Fansipan Vina để nhận tư vấn cấu hình phù hợp.
1. Cyclone chùm là gì và hoạt động thế nào?

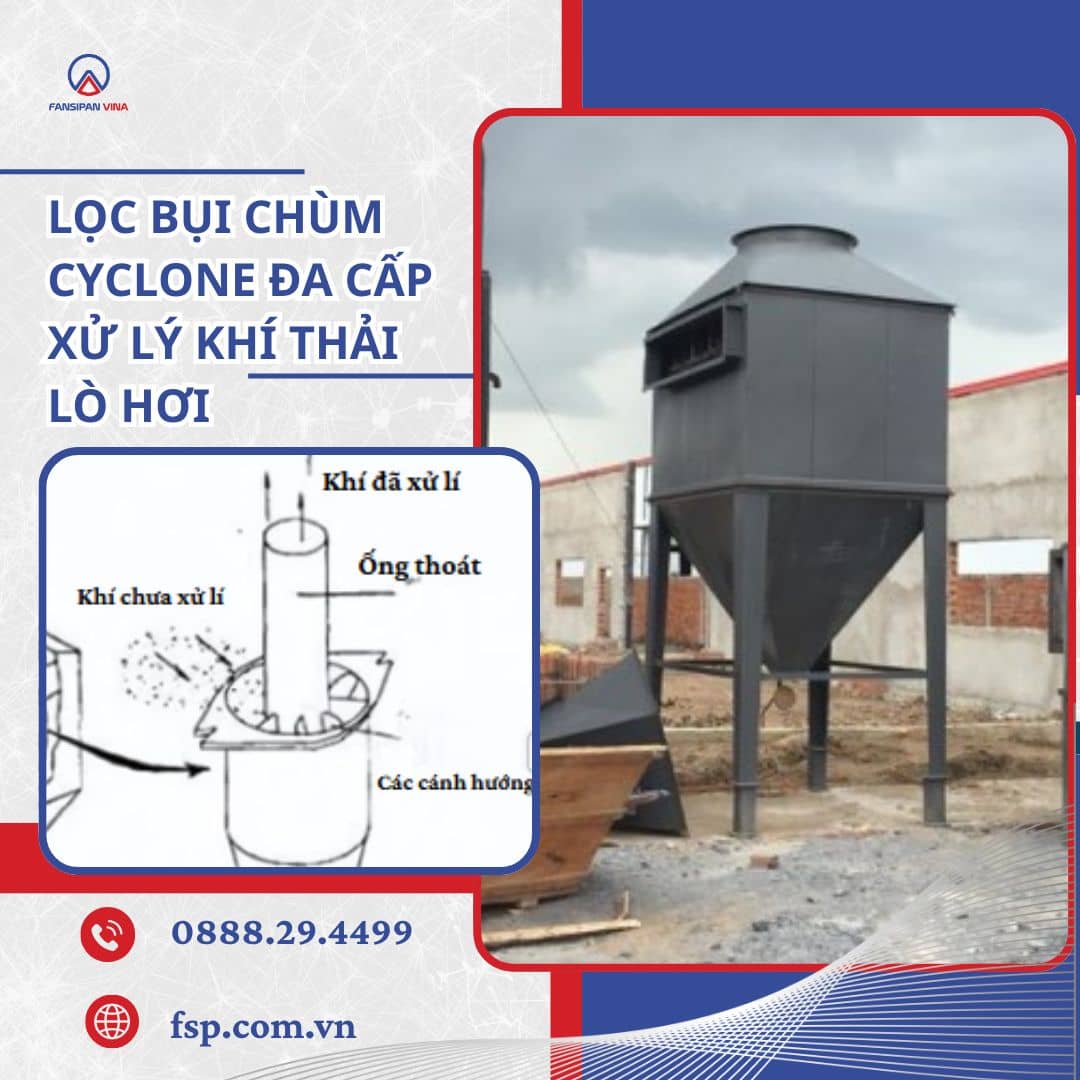

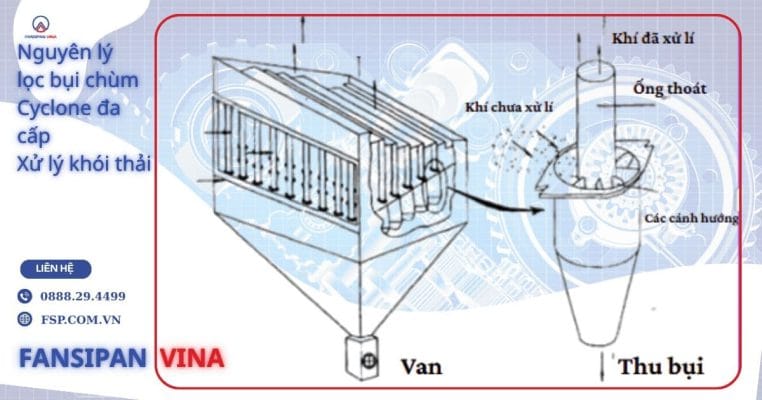

Cyclone chùm gồm nhiều ống cyclone đường kính nhỏ ghép song song trong một vỏ chung. Khói thải mang bụi được chia vào tất cả các phần tử cyclone con; tại mỗi phần tử, cánh dẫn hướng xoáy buộc dòng khí chuyển động xoáy ốc, lực ly tâm văng tro bụi ra thành ống và gom xuống phễu thu chung. Vì hiệu suất cyclone tăng khi đường kính ống giảm, việc gom nhiều ống nhỏ cho hiệu suất cao hơn cyclone đơn cùng lưu lượng, mà vẫn gọn mặt bằng.
Chi tiết về nguyên lý, ưu nhược điểm và so sánh với các công nghệ khác, xem bài nguyên lý hoạt động của cyclone chùm.
2. Ưu điểm nổi bật
- Chi phí đầu tư thấp: rẻ hơn đáng kể so với lọc bụi túi vải hay lọc bụi tĩnh điện cho cùng lưu lượng khói.
- Trở lực thấp, tiết kiệm điện quạt hút: giảm chi phí vận hành so với lọc bụi túi vải.
- Bền, ít bảo trì: kết cấu cơ khí đơn giản, gần như không có chi tiết chuyển động ngoài van xả tro.
- Chịu nhiệt độ cao: xử lý trực tiếp khói nóng ngay sau lò mà không cần làm nguội nhiều.
- Không rủi ro cháy với tro biomass còn cháy âm ỉ — điểm yếu cố hữu của lọc bụi túi vải.
3. Ngành nghề & loại lò ứng dụng
Bộ lọc bụi cyclone chùm phù hợp với các lò hơi và thiết bị nhiệt đốt nhiên liệu rắn phát sinh nhiều tro bay:
- Lò hơi đốt trấu, mùn cưa, củi, viên nén, biomass.
- Lò hơi đốt than, lò hơi ghi xích, lò tầng sôi.
- Lò sấy, lò đốt công nghiệp, hệ thống xử lý bụi nhà xưởng.
Các nhà máy dệt nhuộm, chế biến thực phẩm, gỗ, giấy, nông sản, cao su tại TP.HCM, Bình Dương, Đồng Nai, Long An là nhóm khách hàng quen thuộc của chúng tôi cho hạng mục này.
4. Vai trò trong hệ thống xử lý khí thải & tuân thủ QCVN 19:2024
Cyclone chùm đóng vai trò lọc thô cấp 1 — gom phần lớn tro bay để giảm tải cho cấp lọc tinh phía sau. Sơ đồ điển hình:
Lò hơi → Cyclone chùm → Lọc bụi túi vải/lọc ướt / ESP → Quạt hút → Ống khói.
Cần lưu ý: QCVN 19:2024/BTNMT (hiệu lực 01/07/2025) đã siết giới hạn bụi tổng xuống còn 60 mg/Nm³ ở nhiều ngưỡng. Cyclone chùm một mình thường chỉ đưa nồng độ bụi về mức vài trăm mg/Nm³ — chưa đạt chuẩn mới. Vì vậy với các dự án mới hoặc cơ sở phải tuân thủ trước mốc 31/12/2031, cyclone chùm cần kết hợp thêm lọc bụi túi vải để hạ nồng độ bụi về dưới 30 mg/Nm³. Fansipan Vina tư vấn cấu hình tích hợp đạt chuẩn với chi phí đầu tư và vận hành tối ưu.
5. Dịch vụ kèm theo từ Fansipan Vina
Là đơn vị chế tạo cơ khí thiết bị nhiệt với hơn 10 năm kinh nghiệm, chúng tôi cung cấp trọn gói:
- Thiết kế – chế tạo – lắp đặt bộ cyclone chùm theo lưu lượng và tải bụi thực tế của lò.
- Cải tạo, nâng cấp hệ cyclone cũ: thay biến tử mòn, xử lý van xả kẹt, bổ sung cấp lọc tinh để đạt QCVN 19:2024 — qua dịch vụ cải tạo, nâng cấp lò hơi.
- Tư vấn giải pháp tích hợp trong tổng thể hệ xử lý khí thải lò hơi, thay vì lắp thiết bị rời rạc.
Với góc nhìn của một nhà chế tạo lò hơi, Fansipan Vina đánh giá hệ xử lý bụi trong bối cảnh toàn bộ hệ nhiệt của nhà máy — từ buồng đốt, chế độ vận hành đến tải lò — để chọn cấu hình đúng vai, đúng chi phí. Đây là cách chúng tôi đồng hành cùng nhà máy như một đối tác đồng hành nhiệt, không chỉ là bên bán thiết bị.
Quý khách cần báo giá hoặc tư vấn cấu hình lọc bụi cyclone chùm cho lò hơi, vui lòng liên hệ để được hỗ trợ và cung cấp giải pháp tối ưu nhất cho hệ thống của mình.
