Thi Công Lắp Đặt Đường Ống Dẫn Hơi Nước: Giải Pháp Trọn Tuyến Cho Nhà Máy

Trong các hệ thống nhiệt công nghiệp, đường ống dẫn hơi nước đóng vai trò đặc biệt quan trọng — là tuyến huyết mạch đưa năng lượng nhiệt từ lò hơi đến từng thiết bị sản xuất. Một hệ thống đường ống hơi thi công sai kỹ thuật sẽ gây ra hàng loạt vấn đề: búa nước phá hỏng mối hàn và van, tổn thất nhiệt qua đoạn ống không bảo ôn, rò rỉ hơi làm tăng chi phí nhiên liệu, và nguy cơ mất an toàn áp lực.

Fansipan Vina nhận thiết kế và thi công lắp đặt đường ống dẫn hơi nước và nước nóng trọn tuyến cho nhà máy: từ lò hơi, qua bình góp hơi, đến các thiết bị sử dụng hơi, và đặc biệt là tuyến thu hồi nước ngưng — nơi nhiều nhà máy đang bỏ phí một lượng nhiệt lớn. Bài viết này trình bày cấu trúc hệ thống, tiêu chuẩn áp dụng, quy trình thi công và cách tối ưu chi phí vận hành.

1. Hệ thống đường ống dẫn hơi nước trong nhà máy gồm những gì?

Một hệ thống phân phối hơi hoàn chỉnh không chỉ là đoạn ống nối từ lò đến máy, mà là một mạng lưới có ba phân tuyến chính, mỗi tuyến có yêu cầu thiết kế riêng:

• Tuyến cấp hơi: lò hơi → bình góp hơi → ống chính (main) → ống nhánh (branch) → thiết bị sử dụng hơi (máy sấy, nồi nấu hai vỏ, nồi cô đặc, máy ép nhiệt, hệ trao đổi nhiệt). Đây là tuyến chịu áp suất và nhiệt độ cao nhất.
• Tuyến thu hồi nước ngưng: thu gom nước ngưng từ bẫy hơi sau mỗi thiết bị, dẫn về bồn nước cấp hoặc bồn khử khí. Đây là tuyến mang lại tiết kiệm nhiên liệu trực tiếp (xem Mục 4).
• Tuyến nước nóng: với nhà máy dùng nước nóng công nghệ (giặt là, chế biến thực phẩm, CIP), đường ống nước nóng và đường tuần hoàn cũng tuân theo cùng bộ tiêu chuẩn TCVN 6158:1996.

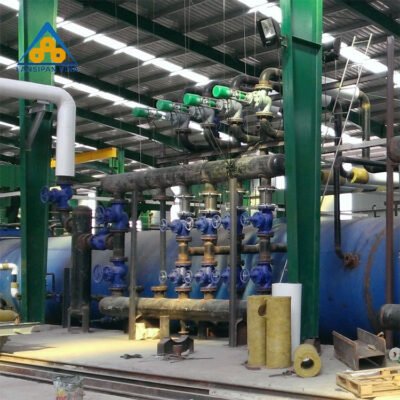

Trên tuyến luôn có các cụm phụ kiện không thể thiếu: bình góp hơi để phân phối hơi ổn định đến nhiều nhánh, bẫy hơi công nghiệp để xả nước ngưng và khí không ngưng, cùng van chặn, van giảm áp, lọc Y, khớp giãn nở và lớp bảo ôn.

2. Vì sao thi công đường ống hơi đúng kỹ thuật lại quan trọng?

Khác với đường ống nước thông thường, đường ống hơi làm việc ở áp suất và nhiệt độ cao, có hiện tượng ngưng tụ liên tục và giãn nở nhiệt lớn. Bốn rủi ro thường gặp khi thi công không đúng:

• Búa nước (water hammer): nước ngưng đọng trong ống bị dòng hơi cuốn đi với tốc độ cao, va đập gây nứt mối hàn, vỡ van và rất nguy hiểm. Nguyên nhân chủ yếu là thiếu độ dốc, thiếu điểm xả nước ngưng và bố trí bẫy hơi sai.
• Tổn thất nhiệt qua đường ống: đoạn ống trần không bảo ôn tỏa nhiệt ra môi trường, làm tăng lượng hơi tiêu thụ và gây ngưng tụ thêm.
• Rò rỉ hơi: mối hàn, ren nối, van không kín gây thất thoát hơi liên tục — tổn thất tích lũy theo từng giờ vận hành.
• Mất an toàn áp lực: thiếu khớp giãn nở khiến ống bị ứng suất nhiệt, biến dạng giá đỡ; thiếu van an toàn và đồng hồ áp suất tại các cụm trọng yếu.

3. Tiêu chuẩn kỹ thuật áp dụng trong thi công

Việc thiết kế, chế tạo và lắp đặt đường ống dẫn hơi nước, nước nóng tại Fansipan Vina tuân thủ hệ tiêu chuẩn và quy chuẩn Việt Nam:

Bên cạnh tiêu chuẩn, các thông số thiết kế then chốt được kiểm soát:

• Định cỡ đường ống: theo lưu lượng và tốc độ hơi hợp lý (thường 25–40 m/s với hơi bão hòa) để cân bằng giữa tổn thất áp suất và chi phí đầu tư.
• Độ dốc đường ống: ống chính dốc theo chiều dòng hơi (thường khoảng 1/100–1/250) về phía điểm xả nước ngưng.
• Điểm xả nước ngưng: bố trí túi thu nước ngưng và bẫy hơi tại cuối tuyến, trước van giảm áp và trước mỗi thiết bị.
• Bù giãn nở nhiệt: tính toán độ giãn dài theo nhiệt độ làm việc, bố trí khớp giãn nở hoặc đoạn bù chữ U, giá đỡ trượt phù hợp.
• Bảo ôn: bọc bảo ôn toàn tuyến để giảm tổn thất nhiệt và bảo vệ người vận hành.

4. Thu hồi nước ngưng — tiết kiệm nhiên liệu trực tiếp

Đây là hạng mục mang lại hiệu quả kinh tế rõ rệt nhất nhưng thường bị bỏ qua. Nước ngưng sau khi nhả nhiệt vẫn còn ở nhiệt độ cao (thường 85–95°C). Nếu xả bỏ và thay bằng nước cấp mới (~30°C), nhà máy phải tiêu tốn nhiên liệu để gia nhiệt lại từ đầu, đồng thời tốn thêm nước và hóa chất xử lý nước.

Tính theo nhiệt dung riêng của nước (~1 kcal/kg·°C): mỗi tấn nước ngưng thu hồi ở 90°C thay cho nước cấp mới ở 30°C giúp tiết kiệm khoảng (90 − 30) × 1.000 = 60.000 kcal nhiệt gia nhiệt nước cấp. Ngoài phần nhiệt này, nhà máy còn giảm lượng nước bổ sung và hóa chất xử lý nước tương ứng.

Một tuyến thu hồi nước ngưng được thiết kế tốt — kết hợp bồn khử khí và đưa nước ngưng nóng về bồn nước cấp — là một dạng thu hồi nhiệt thải hiệu quả, đóng góp trực tiếp vào mục tiêu Sạch hơn – Rẻ hơn – Linh hoạt hơn cho hệ thống nhiệt nhà máy.

5. Quy trình thi công của Fansipan Vina

1. Khảo sát hiện trạng và tính toán thủy lực: đo nhu cầu hơi từng thiết bị, áp suất làm việc, sơ đồ mặt bằng, vị trí lò hơi và điểm tiêu thụ.
2. Thiết kế tuyến ống: định cỡ ống, bố trí bình góp hơi, bẫy hơi, van giảm áp, điểm xả nước ngưng, khớp giãn nở và giá đỡ.
3. Chế tạo và hàn: gia công, hàn theo TCVN 6008:2010, kiểm tra mối hàn bằng phương pháp không phá hủy (NDT) ở các cụm chịu áp quan trọng.
4. Lắp đặt và bảo ôn: lắp đặt tuyến ống, phụ kiện, hệ thu hồi nước ngưng, bọc bảo ôn toàn tuyến.
5. Thử áp và nghiệm thu: thử thủy lực theo TCVN 6159:1996, kiểm tra rò rỉ, vận hành thử và nghiệm thu bàn giao.
6. Bàn giao và bảo trì: hướng dẫn vận hành, kèm dịch vụ bảo trì bảo dưỡng lò hơi và kiểm tra bẫy hơi định kỳ để duy trì hiệu suất tuyến hơi.

6. Năng lực và ngành đã phục vụ

Với hơn 10 năm kinh nghiệm cùng đội ngũ kỹ sư cơ nhiệt, Fansipan Vina không chỉ lắp đặt đường ống mà cung cấp giải pháp năng lượng nhiệt thông minh cho nhà máy: tối ưu toàn tuyến từ nguồn cấp hơi đến thu hồi nước ngưng, giúp nhà máy giảm tổn thất và chi phí nhiên liệu.

Khách hàng quen thuộc của chúng tôi thuộc khu vực TP.HCM, Bình Dương, Đồng Nai, Long An và các tỉnh lân cận, cho các nhà máy như: dệt nhuộm, chế biến thực phẩm, cao su, sấy gỗ, sấy nông sản, dược phẩm, hóa chất nhẹ và giặt là công nghiệp.

Quý khách có nhu cầu thi công lắp đặt đường ống dẫn hơi nước, nước nóng hoặc cải tạo tuyến hơi hiện hữu, hãy liên hệ với chúng tôi để được khảo sát và tư vấn giải pháp tối ưu nhất cho hệ thống nồi hơi của nhà máy.
