Cáu cặn và hiệu suất lò hơi: số liệu, tổn thất & cách xử lý
Trong ngành công nghiệp, cáu cặn lò hơi là một trong những “kẻ trộm năng lượng” thầm lặng nhất tại các nhà máy. Một lớp cáu mỏng chỉ 1 mm bám trên bề mặt truyền nhiệt phía nước đã đủ để làm tiêu hao nhiên liệu của một nồi hơi công nghiệp tăng thêm 5–8 %, theo công bố của Bureau of Energy Efficiency (Ấn Độ). Với một lò hơi 10 tấn hơi/giờ đốt biomass tại Việt Nam, con số đó có thể tương đương 3–5 tỷ đồng chi phí nhiên liệu bị lãng phí mỗi năm – nhưng phần lớn chủ nhà máy không nhận ra cho đến khi nhiệt độ khói thải tăng bất thường hoặc một ống lò bị nứt.
Bài viết này trình bày mối liên hệ giữa cáu cặn và hiệu suất lò hơi dưới góc nhìn của chủ nhà máy, bộ phận quản lý năng lượng và phòng tài chính: vì sao cáu cặn làm tụt hiệu suất, số liệu định lượng theo các tổ chức quốc tế uy tín (US Department of Energy, ABMA, Veolia, Spirax Sarco), cách tính thiệt hại tài chính, các trường hợp thực tế tại nhà máy quốc tế, và giải pháp tổng thể mà đội ngũ kỹ sư cơ nhiệt của Fansipan Vina đã triển khai cho hàng trăm nồi hơi trong 10 năm qua.
Mục Lục
- 1 1. Cáu cặn lò hơi là gì và vì sao làm tụt hiệu suất
- 2 2. Bảng tra cứu định lượng: độ dày cáu cặn và mức tăng tiêu hao nhiên liệu
- 3 3. Tác động tài chính: bao nhiêu tiền lãng phí mỗi năm
- 4 4. Dấu hiệu nhận biết cáu cặn đang phá hiệu suất
- 5 5. Các trường hợp thực tế từ doanh nghiệp quốc tế
- 6 6. Phòng ngừa cáu cặn – chi phí phòng thấp hơn 5–10 lần chi phí chữa
- 7 7. Giải pháp tổng thể từ Fansipan Vina cho nhà máy
1. Cáu cặn lò hơi là gì và vì sao làm tụt hiệu suất

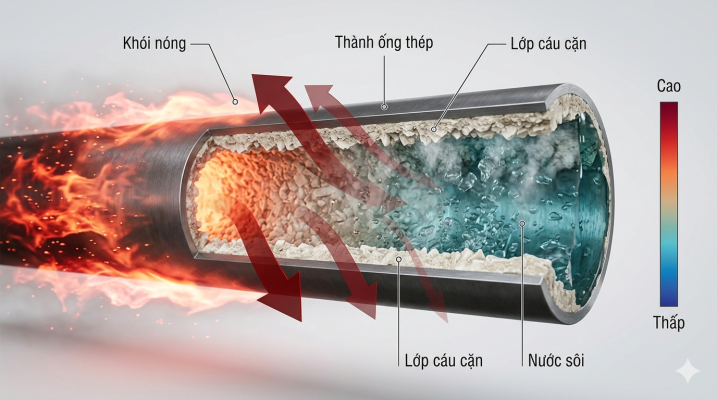

Cáu cặn lò hơi (boiler scale) là lớp khoáng chất rắn kết tủa và bám trên bề mặt truyền nhiệt phía nước của nồi hơi. Thành phần chính gồm canxi cacbonat (CaCO₃), canxi sunfat (CaSO₄), magie hydroxit (Mg(OH)₂), silica (SiO₂) và các oxit sắt – đều là những chất có hệ số dẫn nhiệt rất thấp so với thép chế tạo lò hơi.

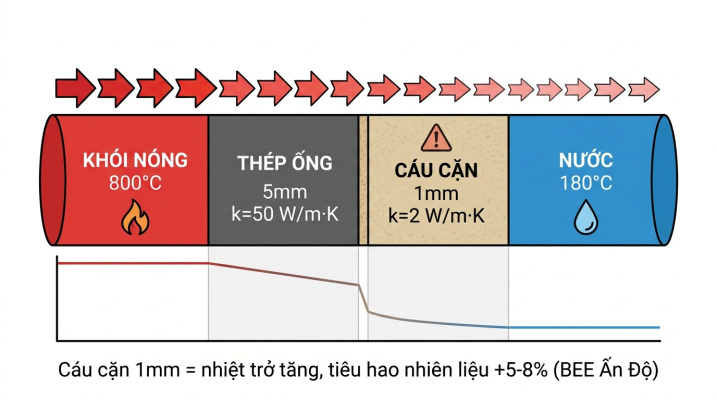

Cơ chế làm giảm hiệu suất rất đơn giản theo định luật Fourier về dẫn nhiệt: nhiệt từ khói nóng phải đi qua thành ống thép, qua lớp cáu cặn, rồi mới đến nước để sinh hơi. Khi lớp cáu xuất hiện, nhiệt trở tổng tăng lên đáng kể vì:
- Thép ống lò hơi có hệ số dẫn nhiệt k ≈ 45–55 W/m·K.
- Canxi cacbonat tinh khiết: k ≈ 2,2–2,7 W/m·K – kém thép khoảng 20 lần.
- Cáu silica/silicat: k ≈ 0,1–0,5 W/m·K – kém thép tới 100 lần trở lên, đây là loại cáu nguy hiểm nhất.
- Lớp bùn mềm (soft scale): k ≈ 0,5–0,8 W/m·K.
Tổ chức US Department of Energy (DOE) đã tổng kết trong tài liệu Steam Tip Sheet #7 – “Clean Firetube Boiler Waterside Heat Transfer Surfaces”: “Cáu cặn nồi hơi có hệ số dẫn nhiệt thấp hơn thép trần ít nhất một bậc độ lớn” (tức kém ít nhất 10 lần). Hệ quả là nhiệt không truyền hết cho nước, một phần bị “đẩy lùi” ra khói thải, làm nhiệt độ khói tăng và hiệu suất lò hơi giảm.

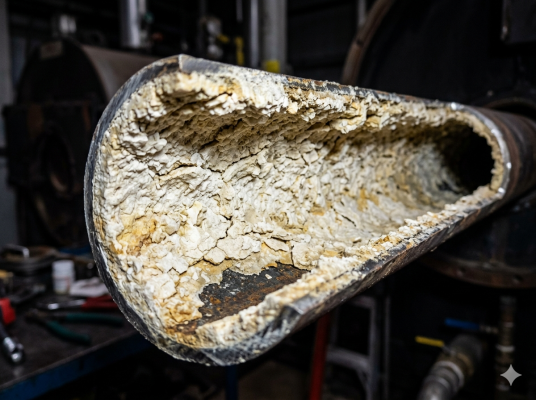

1.1 Cáu cặn hình thành như thế nào
Nước cấp cho lò hơi luôn chứa các ion khoáng – chủ yếu Ca²⁺, Mg²⁺ tạo nên “độ cứng”, cùng silica, sắt và các muối khác. Trong điều kiện nhiệt độ và áp suất cao của lò hơi, các ion này vượt giới hạn hòa tan và kết tủa, đặc biệt mạnh ở:
- Đáy nồi (mud drum), bao hơi, ống góp: nơi lắng đọng bùn nhão.
- Mặt ngoài ống nước hoặc mặt trong ống lửa: nơi nhiệt độ cao nhất, kết tủa nhanh nhất.
- Vùng ranh giới hơi-nước: thường có lớp xốp trắng, đồng thời là vùng dễ bị ăn mòn kim loại.
Quá trình bay hơi liên tục trong nồi cô đặc khoáng chất lên nhiều lần. Nếu hệ thống xử lý nước cấp không tốt, blowdown (xả đáy) không đủ, lớp cáu sẽ ngày càng dày và cứng.
2. Bảng tra cứu định lượng: độ dày cáu cặn và mức tăng tiêu hao nhiên liệu
Đây là phần quan trọng nhất của bài viết – các con số cụ thể có thể trích dẫn ngược tới nguồn gốc, giúp chủ nhà máy đánh giá thiệt hại của mình.
2.1 Bảng tham chiếu của US DOE (trích từ NIST Handbook 115)
Bảng dưới đây là dữ liệu kinh điển nhất trong ngành, được US Department of Energy tổng hợp từ National Institute of Standards and Technology (NIST) – Handbook 115, Supplement 1. Áp dụng cho lò hơi ống lò (firetube boiler) không có heat recovery:
| Độ dày cáu cặn | Cáu “thông thường” (CaCO₃/CaSO₄, áp suất thấp) | Cáu nhiều sắt (áp suất cao) | Cáu sắt + silica |
|---|---|---|---|
| 0,4 mm (1/64 inch) | 1,0 % | 1,6 % | 3,5 % |
| 0,8 mm (1/32 inch) | 2,0 % | 3,1 % | 7,0 % |
| 1,2 mm (3/64 inch) | 3,0 % | 4,7 % | – |
| 1,6 mm (1/16 inch) | 3,9 % | 6,2 % | – |
Nguồn: U.S. Department of Energy, Advanced Manufacturing Office, Steam Tip Sheet #7 (DOE/GO-102012-3597, 2012).
2.2 Số liệu của Bureau of Energy Efficiency (BEE) Ấn Độ
BEE – cơ quan tương đương Bộ Năng lượng tại Ấn Độ, là nguồn được trích dẫn rộng rãi nhất ở châu Á, đã công bố trong tài liệu chính thức Energy Manager Handbook chương “Boilers”:
“Lớp cáu dày 1 mm phía nước có thể làm tăng tiêu hao nhiên liệu 5–8 %. Lớp bồ hóng (soot) dày 3 mm phía lửa có thể làm tăng tiêu hao nhiên liệu khoảng 2,5 %.”
Như vậy, ngay cả khi không có cáu phía nước, một lớp soot/tro phía khói cũng đã làm tổn thất nhiên liệu đáng kể. Đây là lý do nồi hơi đốt biomass, đốt than tại Việt Nam cần làm sạch định kỳ cả hai mặt – không chỉ mặt nước.
2.3 Dữ liệu thực nghiệm từ nhà máy điện
Một trong những bộ dữ liệu peer-reviewed hiếm hoi đo trực tiếp trên nồi hơi thực tế là nghiên cứu tại PLTU Banko Tanjung Enim (Indonesia) – nhà máy điện than 3 × 10 MW. Khi độ dày cáu trên ống lò tăng từ 0,1 mm lên 0,3 mm, hiệu suất nhiệt của nồi giảm từ 76,36 % xuống 70,11 % – tức tụt 6,25 điểm phần trăm. Đây là bằng chứng cho thấy ngay cả lớp cáu sub-millimet đã đủ ảnh hưởng nghiêm trọng đến vận hành.
3. Tác động tài chính: bao nhiêu tiền lãng phí mỗi năm
3.1 Công thức tính cơ bản
Chi phí lãng phí hàng năm do cáu cặn được tính như sau (theo phương pháp của US DOE):
Chi phí lãng phí/năm = Tổng chi phí nhiên liệu/năm × % tăng tiêu hao do cáu cặn
3.2 Ví dụ tính toán cho lò hơi 10 tấn hơi/giờ đốt biomass tại Việt Nam
Giả thiết tham chiếu (điều kiện điển hình ngành dệt nhuộm, thực phẩm tại miền Nam):
- Sản lượng: 10 tấn hơi/giờ, áp suất 10 bar.
- Nhiên liệu: biomass (dăm gỗ, vỏ trấu) nhiệt trị thấp ~14 MJ/kg.
- Suất tiêu hao: ~1.8 tấn biomass/10 tấn hơi.
- Vận hành: 7.000 giờ/năm.
- Tiêu thụ biomass/năm: ~12.600 tấn.
- Giá biomass 2026: ~2.000 đ/kg.
- Tổng chi phí nhiên liệu/năm: ~25.2 tỷ đồng.
Áp dụng các mức tổn thất theo độ dày cáu:
| Tình trạng cáu cặn | % tiêu hao tăng | Tiền lãng phí/năm |
|---|---|---|
| Cáu 0,8 mm, loại thông thường (theo DOE) | 2,0 % | ~0,50 tỷ đồng |
| Cáu 1,6 mm, loại thông thường (theo DOE) | 3,9 % | ~0,98 tỷ đồng |
| Cáu 1 mm (theo BEE Ấn Độ) | 5–8 % | ~1,26 – 2,02 tỷ đồng |
| Cáu silica nặng từ 0,8 mm trở lên | 7,0 % | ~1,76 tỷ đồng |
3.3 Ví dụ cho lò hơi 5 tấn hơi/giờ đốt dầu DO
Với lò hơi đốt dầu DO, chi phí nhiên liệu trên đơn vị hơi cao hơn nhưng quy mô nhỏ hơn:
- Tiêu hao DO: ~65 kg/tấn hơi, giá DO ~25.000-27.000 đ/lít (~30.000 đ/kg).
- 6.000 giờ/năm → tổng chi phí nhiên liệu ~58,5 tỷ đồng/năm.
- Cáu 1 mm theo BEE 5–8 % → lãng phí ~2,92 – 4,68 tỷ đồng/năm.
3.4 Chi phí ẩn không thể tính bằng nhiên liệu
Ngoài tiền nhiên liệu trực tiếp, cáu cặn còn gây ra hàng loạt chi phí ẩn:
- Tẩy cáu bằng axit: 2–5 ngày dừng máy.
- Thay ống lò (firetube): 5–10 ngày dừng máy.
- Giảm tuổi thọ thiết bị: Veolia Water Handbook ghi nhận cáu cặn và ăn mòn liên quan có thể rút ngắn tuổi thọ ống lò 30–50 %.
- Rủi ro nổ ống / tai nạn lao động: chi phí không thể định lượng nhưng có thể đe dọa toàn bộ hoạt động sản xuất.
4. Dấu hiệu nhận biết cáu cặn đang phá hiệu suất
4.1 Nhiệt độ khói thải – chỉ số rẻ nhất và tin cậy nhất
US DOE nêu rõ trong Steam Tip Sheet #7: “Nhiệt độ khói thải là chỉ số gián tiếp nhất quán về sự hình thành cáu cặn. Khi nhiệt độ khói thải tăng (với điều kiện tải và lượng khí dư giữ không đổi), hiệu ứng đó phản ánh trực tiếp sự suy giảm khả năng truyền nhiệt do cáu cặn.“
Quy tắc thực dụng được dùng phổ biến trong ngành: mỗi 22 °C tăng lên ở nhiệt độ khói thải tương đương khoảng 1 % giảm hiệu suất nồi hơi (DOE Steam Tip Sheet #4 và ABMA Boiler Efficiency Calculator). Đây là mối liên hệ trực tiếp với chủ đề được phân tích chi tiết trong bài Hiệu suất lò hơi và tổn thất nhiệt qua khói thải – khói thải càng nóng, nhiệt mất qua khói càng nhiều, và cáu cặn là một trong những nguyên nhân chính khiến đường khói thải nóng lên bất thường.
4.2 Các KPI vận hành cần theo dõi hàng ngày
| Chỉ số | Ngưỡng cảnh báo | Ý nghĩa |
|---|---|---|
| Nhiệt độ khói thải (ở cùng tải và % O₂) | Tăng > 10–15 °C so với baseline | Cáu cặn hoặc muội than tích tụ |
| Độ dẫn điện nước nồi (μS/cm) | Theo ABMA, < 7.000 cho áp suất 0–300 psig | TDS cao = kết tủa nhanh |
| Độ cứng nước cấp (ppm CaCO₃) | > 1 ppm | Dấu hiệu softener hỏng |
| pH nước nồi | 10,5–12,0 | pH thấp ăn mòn; cao gây caustic embrittlement |
| Silica trong nước nồi (ppm SiO₂) | < 150 cho áp suất 0–300 psig | Ngăn cáu silicat |
4.3 Đo trực tiếp khi dừng lò bảo trì
Theo QTKĐ 01:2016/BLĐTBXH, nồi hơi phải được kiểm định định kỳ 2 năm/lần (hoặc 1 năm/lần với nồi đã sử dụng trên 12 năm). Đây là thời điểm bắt buộc để:
- Nội soi (boroscope) đánh giá tình trạng bề mặt truyền nhiệt.
- Đo độ dày cáu bằng ultrasonic (UT) tại các điểm trọng yếu.
- Phân tích thành phần cáu (XRD) nếu cần xác định loại hóa chất tẩy phù hợp.
- Đo độ dày thành ống còn lại để đánh giá creep và ăn mòn dưới lớp cáu.
5. Các trường hợp thực tế từ doanh nghiệp quốc tế
Để cung cấp dẫn chứng cụ thể về mức tiết kiệm khả thi, dưới đây là các trường hợp được công bố bởi các doanh nghiệp xử lý nước uy tín thế giới.
5.1 Veolia Water Technologies – Nồi hơi 20 tph tại Anh
Veolia Water Technologies UK đã công bố trong case study “Letting Off Steam”: với một nồi hơi 20 tấn hơi/giờ sử dụng nước máy có TDS 500 mg/l, khi chuyển từ làm mềm nước thường sang xử lý nước cấp bằng hệ thống Reverse Osmosis (RO):
- Lưu lượng blowdown giảm từ 2 m³/h xuống dưới 0,1 m³/h.
- Tiết kiệm ròng: ~25.000 GBP/năm (sau khi trừ chi phí vận hành RO 15.000 GBP/năm).
- Thời gian hoàn vốn: ~12 tháng.
5.2 Kurita – Nhà máy sản xuất máy giặt tại Mỹ
Kurita (Nhật/Mỹ) công bố trên trang sản phẩm DReeM Polymer™: nhà máy gặp vấn đề kết tủa calcium phosphate do dùng chương trình phosphate không có softener trước. Sau khi áp dụng giải pháp polymer phân tán DReeM:
- Giảm tiêu hao nhiên liệu lên đến 15 % trong vài tháng triển khai.
5.3 PLTU Banko Tanjung Enim, Indonesia
Như đã nêu ở mục 2.3, đây là một trong số ít trường hợp đo định lượng đầy đủ:
- Trước khi tẩy cáu: cáu 0,3 mm, hiệu suất nhiệt 70,11 %.
- Sau khi tẩy cáu xuống 0,1 mm: hiệu suất 76,36 %.
- Cải thiện 6,25 điểm phần trăm chỉ bằng việc làm sạch định kỳ.
6. Phòng ngừa cáu cặn – chi phí phòng thấp hơn 5–10 lần chi phí chữa
6.1 Ba lớp phòng vệ
Theo nguyên tắc của Spirax Sarco và ABMA, một hệ thống phòng ngừa cáu cặn hoàn chỉnh có ba lớp:
Lớp 1 – Xử lý nước cấp (external treatment):
- Softener (sodium ion exchange): bắt buộc cho mọi nồi hơi ≥ 1 tấn/giờ dùng nước giếng hoặc nước máy. Loại bỏ Ca²⁺, Mg²⁺.
- Reverse Osmosis (RO): bổ sung khi nước cấp có TDS > 300 ppm, áp suất nồi > 10 bar, hoặc tỷ lệ condensate quay về < 50 %.
- Deaeration (khử khí oxy): bắt buộc với mọi nồi công nghiệp, đạt mức O₂ dư < 7 ppb.
Lớp 2 – Hóa chất xử lý nước nồi (internal treatment):
- Oxygen scavenger (Na₂SO₃, DEHA, hydrazine).
- Scale inhibitor/dispersant (phosphate, polymer).
- Alkalinity builder và pH control.
- Filming amines bảo vệ cả nước và đường condensate.
Đây là dịch vụ kỹ thuật mà đội ngũ kỹ sư cơ nhiệt của Fansipan Vina cung cấp trọn gói qua chương trình hóa chất xử lý nước lò hơi và xử lý nước cấp lò hơi – kết hợp tư vấn lựa chọn hóa chất phù hợp từng nguồn nước và đặc tính nồi hơi cụ thể.
Lớp 3 – Tối ưu vận hành:
- Xả đáy (blowdown) tự động theo conductivity – tiết kiệm 30–60 % so với blowdown thủ công.
- Thu hồi nhiệt blowdown qua flash tank + heat exchanger.
- Tăng tỷ lệ condensate quay về (mỗi 1 % tăng tiết kiệm tương ứng ~1 % nhiên liệu).
6.2 Bảng so sánh chi phí phòng ngừa và chi phí khắc phục
Áp dụng cho nồi hơi 5–10 tấn hơi/giờ tại Việt Nam:
| Hạng mục | Chi phí |
|---|---|
| Lắp softener duplex | 50–200 triệu đồng |
| Lắp RO 2–4 m³/h | 250–600 triệu đồng |
| Hóa chất xử lý nước/năm | 50–200 triệu đồng |
| Tổng phòng ngừa/năm | ~100–400 triệu đồng |
| Tẩy cáu axit một lần | 50–200 triệu đồng + 2–5 ngày dừng |
| Thay ống lò | 100–300 triệu đồng + 5–10 ngày dừng |
| Lãng phí nhiên liệu do cáu 1 mm (BEE 5–8 %) | ~1,26 – 2,02 tỷ đồng |
Chi phí phòng ngừa thấp hơn lãng phí nhiên liệu thực tế 5–10 lần, chưa kể giảm hoàn toàn rủi ro tai nạn, downtime và phải thay thiết bị sớm.
6.3 Khi nào nên tẩy cáu
Đội ngũ kỹ thuật Fansipan Vina khuyến cáo xếp lịch tẩy cáu cặn lò hơi khi:
- Đo độ dày cáu > 0,5 mm khi nội soi.
- Nhiệt độ khói thải vượt baseline 15–20 °C ở cùng điều kiện tải.
- Có dấu hiệu phồng ống, đốm nóng (hot spot) trên thân lò.
- Theo lịch định kỳ 6 đến 12 tháng 1 lần.
7. Giải pháp tổng thể từ Fansipan Vina cho nhà máy
Trong hơn 10 năm cung cấp dịch vụ kỹ thuật cho các nhà máy dệt nhuộm, thực phẩm, hóa chất, giấy tại miền Nam, đội ngũ kỹ sư của Fansipan Vina đã đúc kết một quy trình kiểm soát cáu cặn theo hướng giải pháp năng lượng nhiệt thông minh thay vì xử lý đơn lẻ:
- Đánh giá hiện trạng: đo nhiệt độ khói thải tại các điểm tải, phân tích nước cấp và nước nồi, kiểm tra hồ sơ kiểm định gần nhất.
- Tính toán định lượng tổn thất: ước tính số tiền nhiên liệu đang lãng phí dựa trên bảng DOE/BEE để nhà máy thấy rõ giá trị thu hồi.
- Thiết kế hệ xử lý nước cấp phù hợp: lựa chọn giữa softener đơn, softener + dealkalization, hoặc RO tùy nguồn nước và áp suất vận hành.
- Triển khai chương trình hóa chất: kết hợp scale inhibitor, oxygen scavenger và pH control theo đặc tính từng nồi.
- Tẩy cáu khi cần thiết: theo quy trình kiểm soát ăn mòn bằng dung dịch axit chuyên dụng (không phải HCl thương mại pha tay), có chất ức chế ăn mòn và bước thụ động hóa sau tẩy.
- Giám sát định kỳ và báo cáo KPI hàng tháng: nhiệt độ khói thải, conductivity, hardness, hiệu suất ước tính.
Cách tiếp cận này giúp nhà máy của quý khách không chỉ tiết kiệm nhiên liệu mà còn kéo dài tuổi thọ thiết bị, đảm bảo an toàn theo QCVN 01:2008/BLĐTBXH và sẵn sàng cho các yêu cầu báo cáo phát thải theo QCVN 19:2024/BTNMT.
Nếu nhà máy của quý khách đang gặp tình trạng nhiệt độ khói thải tăng bất thường, tiêu hao nhiên liệu cao hơn so với cùng kỳ năm trước, hoặc đến chu kỳ kiểm định và muốn đánh giá lại hệ thống xử lý nước cấp lò hơi, hãy liên hệ với chúng tôi để được tư vấn và cung cấp các giải pháp tối ưu nhất cho hệ thống nồi hơi của bạn.
