Van Nồi Hơi Công Nghiệp: Tổng Quan, Phân Loại & Giải Pháp Vận Hành An Toàn

Trong các hệ thống nồi hơi công nghiệp, van nồi hơi công nghiệp đóng vai trò đặc biệt quan trọng — không chỉ để điều tiết lưu lượng và áp suất mà còn là tuyến phòng thủ đầu tiên bảo vệ an toàn thiết bị, tài sản và người vận hành. Một hệ thống van nồi hơi được chọn đúng, lắp đúng vị trí và bảo trì đúng chu kỳ có thể giúp nhà máy tránh được các sự cố nổ lò, rò rỉ hơi và dừng máy đột xuất — những chi phí thường lớn hơn nhiều so với chi phí bảo trì định kỳ.

Bài viết này tổng hợp đặc điểm kỹ thuật, tiêu chuẩn kiểm định và lưu ý vận hành thực tế của 6 loại van nồi hơi phổ biến nhất trong các hệ thống từ 0,5 đến 10 tấn hơi/giờ, kèm giải pháp giảm tổn thất nhiệt qua đường ống phân phối hơi.

1. Van nồi hơi là gì?

Van nồi hơi là tên gọi chung cho các thiết bị điều chỉnh, khóa hoặc bảo vệ dòng chảy của nước và hơi trong hệ thống nồi hơi công nghiệp. Khác với van dùng trong đường ống nước thông thường, van nồi hơi phải vận hành ổn định trong điều kiện áp suất từ 4 đến 30 kG/cm² và nhiệt độ hơi bão hòa tương ứng từ 151°C đến 235°C, đòi hỏi vật liệu thân van và đệm kín phải chịu được sự giãn nở nhiệt và ăn mòn theo thời gian.

Trong thực tế vận hành, việc lựa chọn không đúng loại van cho từng vị trí dẫn đến hai nhóm rủi ro phổ biến: rủi ro an toàn (van an toàn không xả kịp khi quá áp, van 1 chiều đặt ngược chiều gây nước chảy ngược về bơm) và rủi ro kinh tế (van xả đáy rò rỉ liên tục làm mất nhiệt, tăng tiêu hao nhiên liệu). Hiểu rõ chức năng từng loại van nồi hơi là nền tảng để quản lý vận hành nhà máy hiệu quả.

2. Các loại van lắp đặt trên nồi hơi

Việc lắp đặt các loại van nồi hơi khác nhau phụ thuộc vào từng vị trí trong hệ thống và mục đích kiểm soát đặc thù của bộ phận đó. Dưới đây là các loại van phổ biến thường xuyên được sử dụng trong các hệ thống nồi hơi công nghiệp.

Van an toàn lò hơi

Van an toàn là thiết bị quan trọng nhất trên nồi hơi — nhiệm vụ duy nhất của nó là tự động xả hơi ra ngoài khi áp suất trong nồi vượt quá ngưỡng cài đặt, ngăn ngừa sự cố nổ lò.

Thông số kỹ thuật cần nắm:

• Áp suất cài đặt: van làm việc chỉnh ở mức P_LV + 0,2 kG/cm²; van kiểm tra chỉnh ở mức 1,1 × P_LV (P_LV là áp suất làm việc định mức của nồi).
• Ví dụ: nồi hơi làm việc ở 8 kG/cm² → van làm việc chỉnh 8,2 kG/cm²; van kiểm tra chỉnh 8,8 kG/cm².
• Tiêu chuẩn kiểm định: TCVN 7915 hoặc ASME PTC 25 — bắt buộc kiểm định 12 tháng/lần theo Thông tư 06/2020/TT-BLĐTBXH.
• Dán tem kiểm định và niêm phong sau mỗi lần chỉnh định.

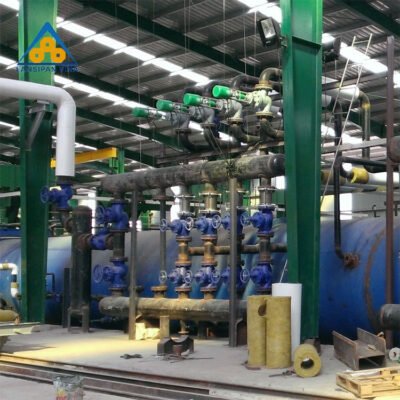

Van an toàn phải được lắp trực tiếp trên thân nồi hoặc trên bình gom hơi, không được lắp sau bất kỳ van chặn nào. Sau khi van xả, cần kiểm tra lại khả năng đóng kín trước khi đưa nồi vào vận hành trở lại.

Van chặn (van hơi 2 chiều)

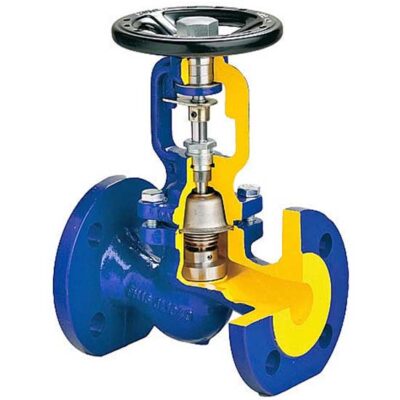

Van chặn dùng để cô lập từng đoạn đường ống hoặc từng thiết bị khi cần sửa chữa, bảo trì mà không phải dừng toàn bộ hệ thống. Loại van phổ biến nhất là van cầu (globe valve) và van cổng (gate valve).

Vị trí lắp đặt tiêu chuẩn:

• Cửa hơi ra chính của nồi hơi (van chặn chính).
• Trên đường ống cấp hơi đến từng khu vực sản xuất (van phân phối).
• Trước và sau mỗi thiết bị trao đổi nhiệt để có thể tháo bảo trì độc lập.

Van chặn trên đường hơi bão hòa cần có thêm van bypass nhỏ để cân bằng áp suất hai đầu trước khi mở hoàn toàn — tránh gây búa thủy lực (water hammer) khi hơi ngưng tụ còn đọng trong ống.

Van tự động (cấp nước, xả váng, xả đáy)

Đây là nhóm van hoạt động theo tín hiệu điều khiển từ bộ cảm biến mức nước (level controller) hoặc cảm biến TDS (Total Dissolved Solids), không cần can thiệp thủ công trong quá trình vận hành bình thường.

• Van cấp nước tự động: mở/đóng theo tín hiệu từ bộ điều khiển mức nước (level controller). Ngưỡng thông thường: mở khi mức nước xuống dưới 40% glass gauge, đóng khi đạt 60%.
• Van xả váng tự động (skimming valve): xả lớp dầu mỡ nổi trên mặt nước để tránh bám vào ống sinh hơi.
• Van xả đáy tự động (timed blowdown valve): xả cặn theo bộ hẹn giờ (timer) hoặc theo tín hiệu TDS — thường cài 1 lần/ca hoặc khi TDS nước lò vượt 2.500–3.500 ppm (tùy chất lượng nước cấp).

Trong các nồi hơi thế hệ mới mà Fansipan Vina lắp đặt, nhóm van tự động này được tích hợp với bộ điều khiển PLC, cho phép giám sát thông số từ xa và ghi nhật ký vận hành — giảm phụ thuộc vào kỹ năng cá nhân của người đứng lò.

Van 1 chiều lò hơi

Van 1 chiều cho phép dòng chảy đi theo một hướng duy nhất và tự động đóng khi có chiều chảy ngược. Đây là thiết bị bảo vệ thụ động, không cần điều khiển.

Vị trí bắt buộc:

• Đầu ra của bơm cấp nước (feed water pump) — ngăn nước chảy ngược về bơm khi bơm dừng.
• Trên đường nối nhiều nồi hơi song song vào cùng một đường hơi chính — ngăn hơi từ nồi áp cao chảy ngược vào nồi áp thấp hơn.

Van 1 chiều lắp sai hướng là lỗi lắp đặt phổ biến dẫn đến bơm cấp nước hư hỏng nhanh. Cần kiểm tra mũi tên chỉ chiều trên thân van khớp với chiều dòng chảy thiết kế trước khi đưa vào vận hành.

Van xả đáy lò hơi (blowdown valve)

Van xả đáy có nhiệm vụ xả nước cặn từ phía đáy nồi ra ngoài, kiểm soát nồng độ chất rắn hòa tan (TDS) và hàm lượng bùn cặn tích tụ theo thời gian. Nếu không xả đáy đúng lịch, cáu cặn tích tụ trên bề mặt trao đổi nhiệt làm giảm hiệu suất và tăng nguy cơ quá nhiệt cục bộ.

Thực tế định lượng: Lớp cáu cặn dày 1 mm trên ống sinh hơi có thể làm giảm truyền nhiệt khoảng 7–10%, tương đương tăng tiêu hao nhiên liệu 5–8%. Với nồi hơi tiêu thụ 200 kg than/giờ (đơn giá 3.000 VNĐ/kg, vận hành 20 giờ/ngày, 300 ngày/năm), mỗi 1% tăng tiêu hao tương đương khoảng 36 triệu VNĐ/năm lãng phí nhiên liệu.

Lịch xả đáy tham chiếu:

• Xả định kỳ: 2-3 lần/ca (8 tiếng), mỗi lần 15–30 giây.
• Xả theo TDS: khi TDS nước lò vượt 3.000–4.000 ppm (tùy tiêu chuẩn nhà chế tạo).
• Sau khi xả đáy, cần kiểm tra van đóng kín hoàn toàn — van xả đáy rò rỉ nhỏ 1 mm có thể thất thoát hơn 1 tấn nước nóng/ngày.

Xem thêm: Cáu cặn và hiệu suất của lò hơi

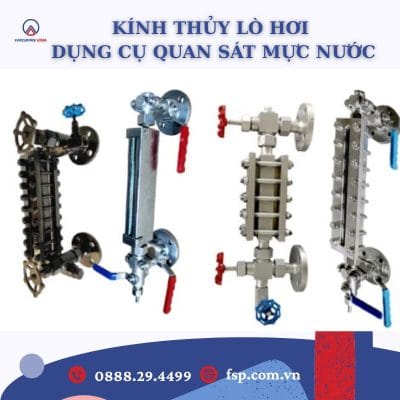

Van kính thủy thủy lò hơi

Van kính thủy không trực tiếp điều tiết dòng chảy mà phục vụ mục đích quan sát mức nước trong nồi — một trong những thông số an toàn quan trọng nhất trong vận hành nồi hơi. Mỗi nồi hơi thường lắp 2 kính thủy độc lập để có thể đối chiếu khi một cái bị nghi ngờ không chính xác.

Chu kỳ kiểm tra: Thổi thông kính thủy ít nhất 1 lần/ca theo quy trình (thổi van hơi trước → van nước sau → mở cả hai quan sát mức nước dâng lên bình thường). Kính thủy cần thay mặt kính và đệm làm kín mỗi 6–12 tháng tùy mức độ ăn mòn.

Đọc thêm: Kính thủy lò hơi — dụng cụ đo mức nước lò hơi

3. Bảng tổng hợp 6 loại van lò hơi

4. Giải pháp giảm tổn thất nhiệt qua hệ thống van và đường hơi

Trong nhiều nhà máy, tổn thất nhiệt qua đường ống hơi và bề mặt van chiếm 3–8% tổng lượng nhiệt sản xuất ra — con số tưởng nhỏ nhưng tích lũy thành chi phí đáng kể theo năm. Nguyên nhân chủ yếu đến từ hai nguồn: bề mặt kim loại của van và mặt bích tiếp xúc trực tiếp với không khí (bức xạ nhiệt), và hơi rò rỉ qua đệm kín bị mòn.

Giải pháp thực tế:

• Túi bảo ôn van hơi (insulation jacket): bọc cách nhiệt tháo lắp được cho thân van, đặc biệt hiệu quả với van an toàn và van chặn DN50 trở lên trên đường hơi chính. Vật liệu phổ biến: silica wool hoặc ceramic fiber, chịu nhiệt đến 600°C. Bảo ôn đúng quy cách trên toàn bộ đường hơi phân phối trong nhà máy có thể giảm 3–5% tổn thất nhiệt — tương đương tiết kiệm 80–150 triệu VNĐ/năm cho nồi hơi 3–5 tấn/giờ vận hành liên tục.
• Kiểm tra và thay thế đệm kín định kỳ: đệm kín (packing/gland) của van chặn mòn theo thời gian là nguồn rò rỉ hơi thường bị bỏ qua. Nên kiểm tra trong mỗi lần bảo trì định kỳ nồi hơi.
• Kiểm tra bẫy hơi (steam trap) trên đường hơi: bẫy hơi hỏng mở liên tục (bypass failure) là nguyên nhân lãng phí hơi lớn nhất trên đường phân phối — không liên quan đến van nồi hơi nhưng thường bị nhầm lẫn khi phân tích tổn thất nhiệt.

5. Fansipan Vina — Dịch vụ kiểm tra, thay thế van lò hơi toàn diện

Fansipan Vina cung cấp dịch vụ kiểm tra tình trạng, thay thế và hiệu chỉnh van lò hơi các loại tại TP.HCM, Bình Dương, Đồng Nai và Long An. Dịch vụ này được thực hiện trong khuôn khổ gói bảo trì bảo dưỡng lò hơi định kỳ hoặc theo yêu cầu đột xuất khi phát hiện sự cố.

Phạm vi dịch vụ:

• Kiểm tra toàn bộ hệ thống van trong mỗi đợt bảo trì: phát hiện rò rỉ, đánh giá tình trạng đệm kín, kiểm tra khả năng mở/đóng đúng hành trình.
• Hiệu chỉnh và dán tem van an toàn theo đúng chu kỳ kiểm định, đảm bảo tuân thủ Thông tư 06/2020/TT-BLĐTBXH về kiểm định thiết bị áp lực.
• Thay thế van hỏng bằng van chính hãng (thương hiệu phổ biến: Yoshitake, TLV, Spirax Sarco, Gestra cho bẫy hơi và van tự động; Kitz, Velan cho van chặn và van an toàn) — đảm bảo phù hợp áp suất làm việc và nhiệt độ thiết kế của từng nồi.
• Tư vấn cải tạo, nâng cấp hệ thống van khi nhà máy chuyển đổi nhiên liệu hoặc nâng áp suất vận hành.

Đội ngũ kỹ sư cơ nhiệt của Fansipan Vina có hơn 10 năm kinh nghiệm xử lý sự cố van nồi hơi tại các nhà máy thuộc ngành dệt nhuộm, thực phẩm, hóa chất và dược phẩm — những ngành đòi hỏi hơi ổn định và không được phép dừng lò đột xuất trong ca sản xuất. Xem thêm danh mục phụ kiện lò hơi cung cấp bởi Fansipan Vina.

5. Kết luận

Hệ thống van nồi hơi công nghiệp không chỉ là phụ kiện — đây là yếu tố quyết định trực tiếp đến an toàn vận hành và hiệu quả nhiệt của toàn bộ nhà máy. Mỗi loại van có tiêu chuẩn kỹ thuật, vị trí lắp đặt và chu kỳ bảo trì riêng, và không có loại nào có thể thay thế chức năng của loại khác. Đầu tư vào việc kiểm định van an toàn đúng hạn, thay thế đệm kín đúng chu kỳ và bảo ôn đường hơi đúng tiêu chuẩn thường hoàn vốn trong vòng 6–12 tháng thông qua tiết kiệm nhiên liệu và giảm chi phí sửa chữa đột xuất.
