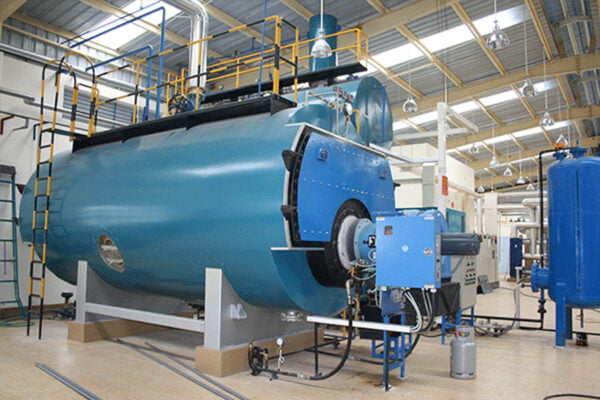

Nồi Hơi Là Gì? Cấu Tạo, Phân Loại Nồi Hơi Công Nghiệp

Trong các nhà máy sản xuất hiện đại, nồi hơi (còn gọi là lò hơi, tiếng Anh: boiler / steam boiler) đóng vai trò đặc biệt quan trọng — là “trái tim năng lượng nhiệt” cung cấp hơi cho sấy, nấu, gia nhiệt, tiệt trùng và hàng loạt công đoạn sản xuất khác. Một nồi hơi công nghiệp vận hành tốt giúp nhà máy ổn định sản lượng, giảm chi phí nhiên liệu và đáp ứng các yêu cầu ngày càng khắt khe về an toàn lao động và khí thải theo QCVN 19:2024/BTNMT.

Bài viết này cung cấp tổng quan đầy đủ về nồi hơi là gì, cấu tạo, nguyên lý hoạt động, các cách phân loại phổ biến, ứng dụng thực tế và những tiêu chí then chốt để chọn lò hơi công nghiệp phù hợp cho doanh nghiệp.

1. Nồi hơi là gì? Vai trò của nồi hơi công nghiệp trong sản xuất

Nồi hơi (industrial steam boiler) là thiết bị áp lực sử dụng nhiệt sinh ra từ quá trình đốt nhiên liệu (than, củi, biomass, dầu DO/FO, gas, LPG) hoặc từ điện trở/điện cực để gia nhiệt nước, tạo ra hơi nước bão hòa hoặc hơi quá nhiệt ở áp suất và nhiệt độ xác định. Hơi này sau đó được dẫn qua hệ thống đường ống đến các thiết bị sử dụng trong nhà máy.

Trong tiếng Việt, “nồi hơi” và “lò hơi” được dùng tương đương nhau. Một số tài liệu kỹ thuật phân biệt: “nồi hơi” thiên về phần thân chứa nước – sinh hơi, còn “lò hơi” bao gồm cả buồng đốt và toàn bộ hệ thống. Trong thực tế ngành, hai thuật ngữ này thường được dùng thay thế cho nhau, kể cả trong các tiêu chuẩn TCVN.

Vai trò của nồi hơi công nghiệp thể hiện rõ qua các con số: hơi nước là môi chất truyền nhiệt có nhiệt dung và tốc độ trao đổi nhiệt cao bậc nhất, gấp 4-6 lần so với dầu tải nhiệt ở cùng điều kiện vận hành. Trong các ngành như dệt nhuộm, chế biến thực phẩm, giấy, hóa chất, dược phẩm, cao su, gỗ — không có hơi đồng nghĩa với dừng dây chuyền. Một lò hơi 5 tấn/giờ vận hành ổn định 16 giờ/ngày có thể tạo ra giá trị sản lượng hàng trăm tỷ đồng/năm cho doanh nghiệp.

Ngoài chức năng cấp nhiệt, nồi hơi công nghiệp hiện đại còn được tích hợp hệ điều khiển PLC-SCADA, cảm biến áp suất – nhiệt độ – mực nước thông minh, biến tần quạt gió, và bộ thu hồi nhiệt khói thải. Đây là nền tảng để xây dựng giải pháp năng lượng nhiệt thông minh cho nhà máy — tối ưu chi phí nhiên liệu theo thời gian thực và đáp ứng các tiêu chuẩn ESG, CBAM mà khách hàng quốc tế ngày càng yêu cầu.

2. Nguyên lý hoạt động của nồi hơi

Dù khác nhau về cấu tạo và loại nhiên liệu, mọi nồi hơi đều vận hành theo cùng một chu trình nhiệt động cơ bản:

1. Cấp nhiên liệu — nhiên liệu (rắn, lỏng, khí, điện) được đưa vào buồng đốt theo định lượng tự động hoặc bán tự động.
2. Quá trình cháy — phản ứng oxi hóa các nguyên tố C, H, S trong nhiên liệu với O₂ từ không khí cấp 1 (qua ghi/béc) và không khí cấp 2 (làm cháy kiệt) sinh ra nhiệt độ ngọn lửa 800–1.400°C.
3. Truyền nhiệt — nhiệt từ khói nóng được truyền qua bề mặt ống lửa hoặc ống nước theo cơ chế bức xạ + đối lưu, làm nước trong dàn ống sôi và bay hơi.
4. Tách hơi – cấp hơi — hỗn hợp hơi nước được dẫn lên bao hơi (steam drum), tại đây hơi được phân ly khỏi nước và đưa ra đường ống chính cấp cho hệ thống tiêu thụ.
5. Cấp nước bù — bơm cấp tự động duy trì mực nước trong khoảng an toàn; nước trước khi vào lò đã được xử lý mềm để chống cáu cặn.
6. Xả khói – xử lý khí thải — khói thải sau khi truyền nhiệt được qua bộ tận dụng nhiệt (economizer, air heater), hệ lọc bụi (cyclone, ESP, túi vải) rồi xả qua ống khói.

Toàn bộ chu trình này cần áp suất – nhiệt độ – mực nước – hàm lượng O₂ ổn định trong dải an toàn. Mọi sai lệch ngoài ngưỡng đều khiến hệ thống tự động ngắt đốt, cấp nước bổ sung hoặc xả áp qua van an toàn theo quy định của TCVN 7704:2007 và QCVN 01:2008/BLĐTBXH.

3. Cấu tạo cơ bản của một nồi hơi công nghiệp

Một nồi hơi công nghiệp tiêu chuẩn gồm 7 cụm thiết bị chính:

• Buồng đốt (furnace): không gian xảy ra quá trình cháy. Tùy loại nhiên liệu mà có cấu hình ghi tĩnh, ghi xích, tầng sôi, hoặc béc đốt dầu/gas.
• Bề mặt truyền nhiệt: dàn ống sinh hơi, ống lửa hoặc ống nước, làm bằng thép chịu nhiệt theo tiêu chuẩn ASTM A106, ASTM A192, ASTM A515 Gr60/70.
• Bao hơi (steam drum) và bao nước: chứa hỗn hợp hơi-nước và phân ly hơi khô trước khi cấp ra hệ thống.
• Hệ cấp nước: gồm bồn chứa, bộ làm mềm (RO, trao đổi ion), bơm cấp, van một chiều và đường ống.
• Hệ cấp gió – cấp nhiên liệu: quạt cấp 1, quạt cấp 2, băng tải/vít tải cấp liệu, phễu định lượng.
• Hệ điều khiển – an toàn: PLC, biến tần, cảm biến áp suất – nhiệt độ – mực nước, van an toàn (lắp tối thiểu 2 van theo QCVN 01:2008), van xả đáy, kính thủy.
• Hệ thoát khói – xử lý khí thải: ống khói, quạt hút, cyclone/ESP/lọc túi, đôi khi có SNCR/SCR khử NOx và scrubber khử SOx tùy yêu cầu QCVN 19:2024/BTNMT.

Việc thiết kế – chế tạo các bộ phận này tại Việt Nam tuân thủ TCVN 7704:2007, TCVN 12728:2019, TCVN 6008:2010 (mối hàn) và có thể tham chiếu chéo với ASME BPVC:2023 cho các đơn hàng FDI yêu cầu.

4. Phân loại nồi hơi công nghiệp phổ biến hiện nay

Trong thực tế, nồi hơi công nghiệp được phân loại theo nhiều tiêu chí khác nhau. Bốn cách phân loại phổ biến nhất là theo cấu tạo trao đổi nhiệt, theo nhiên liệu, theo kiểu buồng đốt, và theo công suất.

4.1. Theo cấu tạo trao đổi nhiệt

Nồi hơi ống lửa (fire tube boiler): khói nóng đi trong ống, nước nằm bên ngoài bao quanh ống. Loại này có cấu tạo đơn giản, vận hành dễ, chi phí đầu tư thấp, phù hợp công suất từ 0,5 đến 25 tấn/giờ, áp suất làm việc ≤ 16 kG/cm². Đây là dòng phổ thông nhất cho các nhà máy vừa và nhỏ.

Nồi hơi ống nước (water tube boiler): nước đi trong ống, khói nóng bao quanh ống. Khả năng chịu áp lực cao (lên đến 100 kG/cm²), công suất lớn (đến 200 tấn/giờ trở lên), phù hợp các nhà máy lớn, nhà máy nhiệt điện. Bù lại, chi phí đầu tư và yêu cầu kỹ thuật vận hành cao hơn đáng kể.

4.2. Theo nhiên liệu sử dụng

Nhiên liệu là yếu tố quyết định chi phí vận hành, mức phát thải và độ phức tạp của hệ điều khiển. Các loại nồi hơi phân theo nhiên liệu gồm:

• Lò hơi đốt than (than cám, than cục, than Indonesia): chi phí nhiên liệu thấp nhưng phải đầu tư mạnh vào xử lý khí thải để đạt QCVN 19:2024.
• Lò hơi đốt biomass (trấu, củi, mùn cưa, viên nén, bã điều): nhiên liệu tái tạo, được tính phát thải CO₂ gần bằng 0 trong báo cáo ESG.

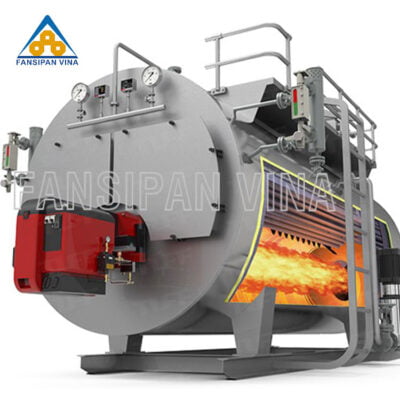

• Lò hơi đốt dầu (DO, FO): công suất hơi ổn định, lắp đặt gọn, phù hợp khách sạn, bệnh viện, nhà máy thực phẩm cần hơi sạch.
• Lò hơi đốt gas (LPG, CNG, biogas): cháy sạch, NOx và bụi thấp, dễ đạt QCVN 19:2024 mà không cần đầu tư thêm hệ xử lý.
• Lò hơi điện (electric boiler): không phát thải tại nơi sử dụng, lắp đặt linh hoạt, phù hợp nhà máy nhỏ < 2 tấn/giờ hoặc các vị trí cấm đốt than/dầu.

4.3. Theo kiểu buồng đốt (cho nhiên liệu rắn)

• Lò hơi ghi tĩnh: buồng đốt cố định, cấp nhiên liệu thủ công, công suất nhỏ (1-4 tấn/giờ), chi phí đầu tư thấp nhất, hiệu suất 70-78%.
• Lò hơi ghi xích (chain grate): ghi xích chuyển động liên tục, cấp nhiên liệu tự động, công suất 3-30 tấn/giờ, đốt được nhiều loại nhiên liệu kích thước lớn (≥10 mm). Hiệu suất khoảng 80-85%.
• Lò hơi tầng sôi (fluidized bed): nhiên liệu cháy lơ lửng trong lớp đệm cát/đá vôi, hiệu suất 85-90%, NOx thấp hơn 30% so với than phun, có thể khử SOx ngay trong buồng đốt khi đưa đá vôi vào. Công suất từ 3-100 tấn/giờ.

4.4. Theo công suất

• Nồi hơi mini compact (0,5–5 tấn/giờ): lắp đặt nhanh, footprint nhỏ, phù hợp nhà máy vừa và nhỏ, khách sạn, bệnh viện, dược phẩm.
• Nồi hơi công nghiệp vừa (5–30 tấn/giờ): phổ biến nhất trong các nhà máy dệt nhuộm, thực phẩm, giấy, gỗ.
• Nồi hơi công nghiệp lớn (> 30 tấn/giờ): dùng cho nhà máy giấy, xi măng, nhiệt điện đồng phát.

5. Ưu – nhược điểm của nồi hơi công nghiệp

Ưu điểm: hơi nước là môi chất truyền nhiệt rẻ và hiệu quả nhất hiện nay; lò hơi công nghiệp có thể đốt được hầu hết các loại nhiên liệu sẵn có; vận hành tự động, an toàn cao khi tuân thủ quy trình; tuổi thọ thiết bị 15-20 năm nếu bảo trì đúng cách; chi phí sản xuất hơi linh hoạt theo nhiên liệu — biomass và than thường rẻ hơn dầu/gas 40-60% trên cùng đơn vị nhiệt lượng.

Nhược điểm: chi phí đầu tư ban đầu cao (lò biomass 5 tấn/giờ thường 3-6 tỷ đồng tùy cấu hình); yêu cầu nhân sự có chứng chỉ nghề vận hành theo Thông tư 36/2019/TT-BLĐTBXH; phải kiểm định kỹ thuật an toàn theo QTKĐ 01:2016 với chu kỳ 2 năm/lần (hoặc 1 năm/lần với lò đã sử dụng trên 12 năm); rủi ro cháy nổ, bỏng hơi nếu vận hành sai quy trình.

6. Ứng dụng thực tế của nồi hơi trong các ngành công nghiệp

Tại miền Nam Việt Nam, nồi hơi công nghiệp xuất hiện trong hầu hết các nhà máy có công đoạn gia nhiệt:

• Dệt may – nhuộm: sấy vải, nhuộm, hấp định hình — nhu cầu hơi 3-15 tấn/giờ liên tục.
• Chế biến thực phẩm: nấu, hấp, tiệt trùng, sấy — yêu cầu hơi sạch, áp suất ổn định.
• Giấy – bột giấy: sấy giấy, nấu bột, dùng hơi đồng thời cấp nhiệt tải nhiệt cao.
• Hóa chất – dược phẩm: gia nhiệt phản ứng, chưng cất, tiệt trùng nguyên liệu.
• Cao su – nhựa: lưu hóa, định hình sản phẩm.
• Gỗ và lâm sản: sấy gỗ, ép ván MDF, lạng veneer.
• Khách sạn – bệnh viện – giặt là công nghiệp: cung cấp hơi giặt, sấy, vệ sinh.
• Nông sản – thức ăn chăn nuôi: sấy hạt, viên nén, ép viên thức ăn.

7. Cách chọn nồi hơi công nghiệp phù hợp cho doanh nghiệp

Một quyết định đầu tư lò hơi công nghiệp đúng cần dựa trên 6 tiêu chí:

Thứ nhất, công suất hơi (D): tính tổng nhu cầu hơi đỉnh (peak) của tất cả thiết bị sử dụng, cộng dự phòng 15-20%. Sai lầm phổ biến nhất là chọn lò quá lớn — vận hành ở 30-40% công suất danh định khiến hiệu suất giảm 5-8% và tăng chi phí vận hành tương ứng.

Thứ hai, áp suất làm việc (P): xác định theo thiết bị có yêu cầu áp suất cao nhất trong dây chuyền. Áp suất phổ biến: 6-10 kG/cm² cho thực phẩm/dệt nhuộm, 13-16 kG/cm² cho hóa chất/giấy, 25-40 kG/cm² cho phát điện đồng phát.

Thứ ba, lựa chọn nhiên liệu: so sánh chi phí nhiên liệu trên 1 tấn hơi (cost per ton of steam) giữa các phương án. Ví dụ, trong điều kiện 2026 tại miền Nam: viên nén ~520.000 đ/tấn hơi, củi băm ~440.000 đ/tấn hơi, dầu DO ~1.250.000 đ/tấn hơi, gas LPG ~1.450.000 đ/tấn hơi. Xem chi tiết trong bài So sánh giữa các nhiên liệu đốt lò hơi.

Thứ tư, tiêu chuẩn khí thải: dự án mới sau 01/07/2025 bắt buộc đạt QCVN 19:2024/BTNMT (thay thế QCVN 19:2009). Cột áp dụng A/B/C tùy vị trí nhà máy. Lò đốt than/biomass cần dự trù chi phí cyclone đa cấp + ESP/lọc túi + SNCR khử NOx; tổng đầu tư xử lý khí thải có thể chiếm 20-35% giá trị nguyên đai lò.

Thứ năm, tiêu chuẩn thiết kế và kiểm định: ưu tiên nhà cung cấp chế tạo theo TCVN 7704:2007, TCVN 12728:2019 và có khả năng cung cấp hồ sơ chứng nhận hợp quy theo QCVN 01:2008. Khách FDI châu Âu/Mỹ thường yêu cầu thêm ASME BPVC:2023 hoặc EN 12952/12953.

Thứ sáu, tổng chi phí sở hữu (TCO): không chỉ nhìn giá mua mà phải tính cả chi phí nhiên liệu, điện vận hành, hóa chất xử lý nước, bảo trì – bảo dưỡng, kiểm định, và chi phí cải tạo khi tiêu chuẩn môi trường siết chặt. Một dự án cải tạo lò hơi do Fansipan Vina thực hiện đã chứng minh: nâng hiệu suất lò hơi khoảng 10-15% giúp khách hàng tiết kiệm 10-15 tỷ đồng/năm trên tổng chi phí nhiên liệu 100 tỷ đồng — payback dưới 18 tháng.

8. Lưu ý an toàn vận hành nồi hơi công nghiệp

Nồi hơi và bình chịu áp lực là thiết bị có yêu cầu nghiêm ngặt về an toàn lao động theo Thông tư 36/2019/TT-BLĐTBXH. Doanh nghiệp cần đảm bảo:

• Người vận hành chính phải có chứng chỉ nghề vận hành nồi hơi do cơ quan có thẩm quyền cấp.
• Kiểm định kỹ thuật an toàn theo QTKĐ 01:2016/BLĐTBXH trước khi đưa vào sử dụng, định kỳ 2 năm/lần, hoặc 1 năm/lần với lò vận hành trên 12 năm.
• Kiểm tra hàng ngày: mực nước, áp suất, van an toàn, kính thủy, đồng hồ áp lực.
• Xả đáy định kỳ để giảm TDS trong lò; bảo trì hệ xử lý nước cấp để chống cáu cặn — cáu cặn dày 1 mm có thể làm hiệu suất truyền nhiệt giảm 7-10%.
• Bảo dưỡng định kỳ theo lịch nhà sản xuất khuyến cáo; vệ sinh ống lửa/ống nước, kiểm tra mối hàn theo TCVN 6008:2010.

9. Fansipan Vina — Giải pháp năng lượng nhiệt thông minh cho nhà máy

Trong hơn 10 năm hoạt động, Fansipan Vina đã thiết kế, chế tạo và bảo trì hàng trăm hệ thống nồi hơi công nghiệp cho các nhà máy tại TPHCM, Bình Dương, Đồng Nai, Long An và các tỉnh miền Tây Nam Bộ. Khách hàng tiêu biểu của chúng tôi gồm URC, Olam, Phân bón Miền Nam, Sơn Hà, Intersnack và nhiều nhà máy FDI khác.

Đội ngũ kỹ sư cơ nhiệt điện của Fansipan Vina cung cấp giải pháp trọn vòng đời:

• Thiết kế – chế tạo – lắp đặt mọi dòng lò hơi công nghiệp: ống lửa, ống nước, ghi xích, tầng sôi, lò hơi đốt biomass, viên nén, dầu, gas, điện.
• Dịch vụ bảo trì – bảo dưỡng định kỳ theo QTKĐ 01:2016, hỗ trợ kiểm định an toàn.
• Cải tạo – nâng cấp – chuyển đổi nhiên liệu giúp lò cũ đạt QCVN 19:2024 và cải thiện hiệu suất 10-15%.
• Xử lý khí thải nồi hơi đạt QCVN 19:2024/BTNMT với cyclone, ESP, lọc túi vải, scrubber, SNCR.
• Cho thuê lò hơi và bán hơi cho khách hàng có nhu cầu hơi tạm thời hoặc không muốn đầu tư cố định.

Khác biệt cốt lõi: thay vì chỉ bán thiết bị, Fansipan Vina cung cấp giải pháp năng lượng nhiệt thông minh — tối ưu chi phí nhiên liệu theo thời gian để giúp nhà máy đạt mục tiêu Sạch hơn – Rẻ hơn – Linh hoạt hơn trong giai đoạn 2026-2031.

10. Kết luận

Hiểu rõ nồi hơi là gì, cấu tạo, nguyên lý và các tiêu chí lựa chọn là bước nền tảng giúp doanh nghiệp ra quyết định đầu tư đúng cho hệ thống năng lượng nhiệt. Một nồi hơi công nghiệp phù hợp không chỉ giảm chi phí sản xuất hơi 15-30% mà còn đảm bảo tuân thủ pháp luật về an toàn lao động (QCVN 01:2008, QTKĐ 01:2016) và môi trường (QCVN 19:2024/BTNMT).

Quý khách hàng đang có nhu cầu tư vấn, thiết kế, chế tạo, lắp đặt hoặc bảo trì lò hơi công nghiệp — hãy liên hệ với Fansipan Vina để được khảo sát và đề xuất giải pháp tối ưu nhất cho nhà máy của mình.
